Rangka sokongan Jenis 321-900 untuk jambatan Bailey diperbuat daripada keluli bersudut dan menghubungkan dua set panel jambatan Bailey ke dalam satu unit, meningkatkan kestabilan dan ketegaran stru...

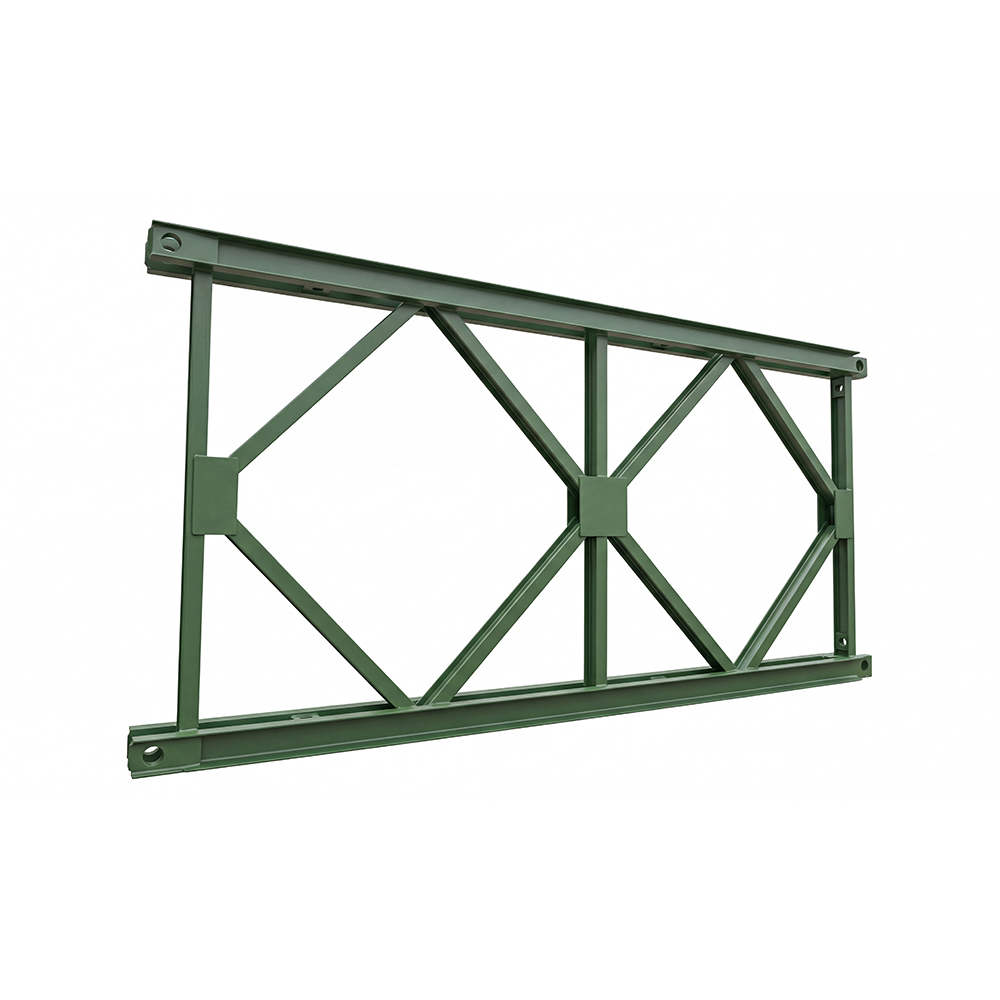

Lihat ButiranJenis 321 - Struktur sokongan Cast-in-place Panel jambatan Bailey: Ahli kord panel jambatan Bailey diperbuat daripada keluli saluran keratan dua 10#, dan anggota menegak dan pepenjuru diperbuat daripada rasuk-I 8#. Keseluruhan struktur dikimpal untuk membentuk bentuk "salib", menghasilkan struktur yang stabil dan boleh dipercayai yang tidak terdedah kepada berpusing atau ubah bentuk. Kapasiti galas beban teori bagi anggota kord ialah 560 KN, kapasiti galas beban teori bagi anggota menegak ialah 560 KN, dan kapasiti galas beban teori bagi anggota pepenjuru ialah 171.5 KN. Panel Bailey berfungsi sebagai komponen galas beban utama bagi keseluruhan jambatan dan disambungkan dengan pin Bailey.
| Dimensi Luar | 3115*1500*176mm |
| Dimensi Jarak Tengah | 3000*1400mm |
| bahan | Q355B |
